توصيل خط الهاتف

التوصيل الأساسي (‏التوصيل بخط هاتف عام)‏

تأكد من إيقاف تشغيل الطابعة، وقم بتوصيل أحد طرفي كبل خط الهاتف المزود بمقبس خط الهاتف بجوار العلامة "LINE" الخاصة بالطابعة، ثم قم بتوصيل الطرف الآخر بمقبس خط الهاتف المثبت بالحائط أو بمقبس خط الهاتف الخاص بموزع xDSL.

عند توصيل الهاتف بالطابعة، تأكد من إيقاف تشغيل الطابعة، وقم بتوصيل أحد طرفي الكبل المعياري بمقبس الجهاز الخارجي بجوار العلامة "EXT.‎" الخاصة بالطابعة، ثم قم بتوصيل الطرف الآخر بمقبس خط الهاتف الخاص بالهاتف.

هام

• تأكد من توصيل خط الهاتف قبل تشغيل الطابعة.

  إذا قمت بتوصيل خط الهاتف عندما تكون الطابعة قيد التشغيل، فقم بإيقاف تشغيل الطابعة، ثم قم بفصل سلك الطاقة. انتظر لمدة 1 دقيقة، ثم قم بتوصيل خط الهاتف وقابس الطاقة.

ملاحظة

• راجع الجزء الخلفي لمعرفة موضع مقبس خط الهاتف ومقبس الجهاز الخارجي.

• قبل توصيل هاتف أو جهاز رد آلي، قم بإزالة غطاء موصل الهاتف.

• للمستخدمين في المملكة المتحدة:

  في حالة تعذر توصيل موصل الجهاز الخارجي بالمقبس الموجود في الطابعة، ستحتاج إلى شراء محول .B.T لتوصيله على النحو التالي:

  قم بتوصيل محول B.T.‎ بالكبل المعياري الخاص بتوصيل الجهاز الخارجي، ثم قم بتوصيل محول B.T.‎ بمقبس الجهاز الخارجي.

توصيل خطوط مختلفة

يقدم هذا القسم كيفية توصيل الخطوط المختلفة.

تعد هذه أمثلة، ولا يمكن التأكيد على ملاءمتها لكل ظروف التوصيل. للحصول على تفاصيل، راجع دليل الإرشادات المرفق مع جهاز الشبكة (‏أجهزة التحكم، مثل مودم xDSL (‏خط المشترك الرقمي)‏ أو المحول الطرفي)‏ الموصل بهذه الطابعة.

ملاحظة

• xDSL هو مصطلح عام لتكنولوجيا الاتصال الرقمي عالي السرعة باستخدام خط الهاتف، مثل ADSL‏/HDSL‏/SDSL‏/VDSL.

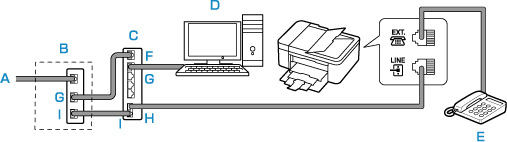

• التوصيل بهاتف إنترنت


  • A: خط المشترك الرقمي
  • B: مودم xDSL (‏قد لا يكون الموزِّع مدمجًا بالمودم)‏
  • C: موجه واسع النطاق متوافق مع هاتف الإنترنت
  • D: الكمبيوتر
  • E: هاتف أو جهاز رد آلي
  • F: منفذ شبكة WAN (‏شبكة اتصال واسعة النطاق)‏
  • G: منفذ شبكة LAN (‏شبكة المنطقة المحلية)‏
  • H: منفذ TEL
  • I: منفذ LINE

  * قد تختلف تكوينات المنافذ وأسماؤها باختلاف المنتج.

  ملاحظة

  • عند التوصيل بخط xDSL، حدد نوع الخط نفسه طالما أنك مشترك في Telephone line type.

    • تعيين نوع خط الهاتف

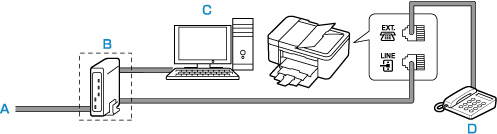

• التوصيل بخط xDSL


  • A: خط المشترك التناظري
  • B: مودم xDSL (‏قد لا يكون الموزِّع مدمجًا بالمودم)‏
  • C: الكمبيوتر
  • D: هاتف أو جهاز رد آلي

  هام

  • عندما لا يكون الموزِّع مدمجًا بالمودم xDSL، لا تقم بتوزيع خط الهاتف قبل الموزِّع (‏جانب الجدار)‏. وكذلك، لا تقم بتوصيل الموزِّعات بشكل متوازي. فقد يتسبب ذلك في عدم تشغيل الطابعة بشكل سليم.

  ملاحظة

  • عند التوصيل بخط xDSL، حدد نوع الخط نفسه طالما أنك مشترك في Telephone line type.

    • تعيين نوع خط الهاتف

• التوصيل بخط ISDN

  للحصول على تفاصيل حول توصيل خط ISDN (‏الشبكة الرقمية للخدمات المتكاملة)‏ وإعداداته، راجع الأدلة المرفقة مع المحول الطرفي أو موجه الطلب الهاتفي.
